WEC-CEHL

? 具有超強兼容性，與WEC-CTGL系列核心板相互兼容

? 采用Intel 第12代Elkhart Lake系列處理器

? 支持DDR4內存，1個雙通道SO-DIMM插槽，最大32GB

? 支持1路千兆以太網，10/100/1000Mbps自適應

? 支持4路USB 3.0，10路USB 2.0

? 支持6路UART，10路GPIO

? 支持HDMI、eDP高清顯示

? 支持6路PCIe 3.0 ×1

在線訂購

產品介紹產品規格外形尺寸技術規格書

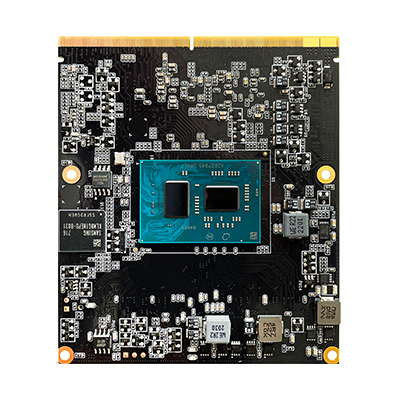

本產品屬于杭州研智科技有限公司工業核心板，具有超強兼容性，與WEC-CTGL核心板相互兼容。

采用Intel 第12代Elkhart Lake系列處理器，支持DDR4內存，1個雙通道SO-DIMM插槽，最大32GB；支持1路千兆以太網，10/100/1000Mbps自適應；支持4路USB 3.0，10路USB 2.0；支持6路UART，10路GPIO；支持HDMI、eDP高清顯示；支持6路PCIe 3.0 ×1。

▇ 兼容性能特點：

? 跨平臺兼容：兼容intel第11代酷睿Tiger Lake系列和第12代賽揚Elkhart Lake系列處理器

? 接口兼容：均采用MXM物理接口

? 信號兼容：按照統一的規則對管腳信號進行定義

同一塊底板可以適配WEC-CEHL和WEC-CEHL系列核心板。

產品型號		WEC-CJ6412	WEC-CJ6413	WEC-CJ6426
處理器	CPU	Intel Celeron J6412	Intel Celeron J6413	Intel Celeron J6426
	核心/線程	4/4	4/4	4/4
	睿頻	2.6GHz	3.00GHz	3.00GHz
	LLC	1.5MB	1.5MB	1.5MB
	熱設計功耗	10W	10W	10W
	BIOS	AMIUEFIBIOS
內存	類型	DDR4，3200MHz
	容量	4/8/16/32GB
	ECCSupport	N/A
	通道/插槽	1路雙通道SO-DIMM插槽
圖形	控制器	Intel?UHD Graphics for 10th GenIntel? Processors
	最大頻率	800MHz	800MHz	850MHz
顯示	eDP	1路，最大支持4096×2304 @60Hz
	HDMI	1路，最大支持4096×2304 @60Hz
	多屏顯示	支持3屏異顯
網絡	控制器	Intel I211
	速度	10/100/1000 Mbps自適應
	數量	1路
I/O	USB	4路USB 3.0，10路USB 2.0
	UART	6路 (4路 2-wire / 2路8-wire)
	SATA	2路SATA 3.0
	GPIO	10路
	PCIe	6路PCIe 3.0 ×1
	音頻	1路Intel HD音頻接口
	SM	1路
	SPI	1路
	Smart Fan	System FAN（Option support）
	Watchdog	BIOS Support
操作系統	OS	Windows 10/11，Ubuntu
電源	類型	DC
	輸入電壓	12V；RTC電池 2.0-3.3V
環境	工作溫度	常規：-10 ~ 60 °C
	存儲溫度	-40 ~ 85 °C
	工作濕度	10-95% @40℃，無冷凝
	存儲濕度	0-95% @60℃，無冷凝
機械性能	外形尺寸	95mm×82mm
