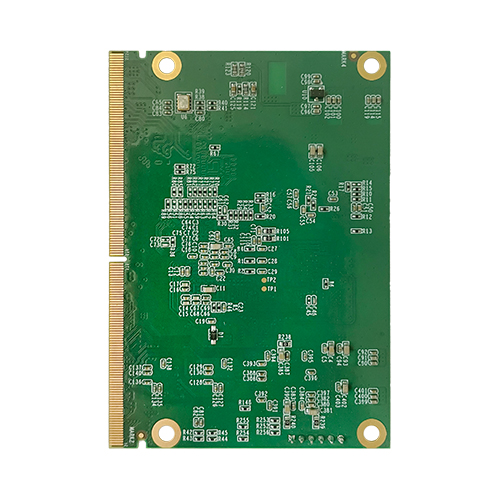

“精靈”系列核心板

WEC-SMX6UL

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? 采用NXP i. MX 6ULL處理器，ARM Cortex-A7

? 支持DDR3L內存，512MB

? 支持eMMC、SD卡存儲

? 支持2路百兆以太網，10/100Mbps自適應

? 支持2路USB 2.0

? 支持6路UART、2路CAN；支持19路GPIO

? 集成FPGA芯片，提供33路高速IO

在線訂購

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用NXP i. MX 6ULL處理器，ARM Cortex-A7；支持DDR3L內存，512MB，支持eMMC、SD卡存儲；支持2路百兆以太網，10/100Mbps自適應；支持2路USB 2.0；支持6路UART、2路CAN；支持19路GPIO；集成FPGA芯片，提供33路高速IO。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO

同一塊底板可以適配全部精靈系列核心板。

產品型號		WEC-SMX6UL
處理器	CPU	i.MX 6ULL，MCIMX6Y2CVM08AB
	核心	ARM Cortex-A7
	主頻	800MHz
	LLC	L2 Cache 128 KB
	CPU TDP	4W
內存	類型	DDR3L
內存	容量	512MB
存儲	eMMC	4/8GB
存儲	SD卡	支持1路卡槽
顯示	LVDS	1路單通道4線18/24-bit LVDS, 支持1366×768分辨率
以太網	控制器	RTL8201F
	速度	10/100 Mbps
	數量	2路
I/O	USB	2路USB 2.0
	UART	6路
	CAN	2路
	GPIO	19路
	高速IO	33路，由集成的FPGA芯片提供
	SPI	1路
	PWM	2路
	I2C	1路
	I2S	1路
	SD	1路
操作系統	OS	linux
電源	類型	DC
電源	輸入電壓	9-24V
環境	工作溫度	常規：-20 ~ 60 °C，工業級：-40 ~ 85 °C
	存儲溫度	-40 ~ 85 °C
	工作濕度	10-95% @40℃，無冷凝
	存儲濕度	0-95% @60℃，無冷凝
機械性能	外形尺寸	82mm×58mm
